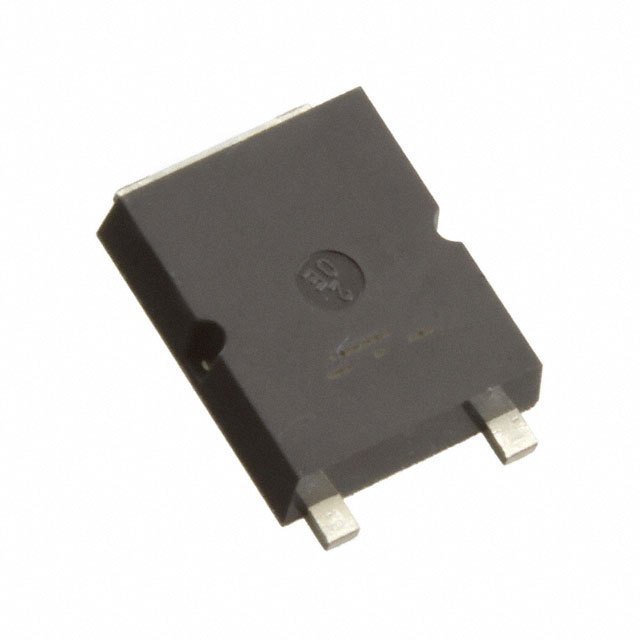

Image is for reference only , details as Specifications

FDMC7692S

制造商:	ON Semiconductor
产品类别:	Transistors - FETs, MOSFETs - Single
说明书:	FDMC7692S
描述:	MOSFET N-CH 30V 8-MLP
RoHS状态:	通过无铅认证

属性	属性值
制造商	ON Semiconductor
产品类别	Transistors - FETs, MOSFETs - Single
系列	PowerTrench®, SyncFET™
场效应晶体管类型	N-Channel
包装	Tape & Reel (TR)
vg (Max)	±20V
技术	MOSFET (Metal Oxide)
场效应晶体管的特性	-
部分状态	Active
安装方式	Surface Mount
包/箱	8-PowerWDFN
Vgs(th) (Max) @ Id	3V @ 1mA
工作温度	-55°C ~ 150°C (TJ)
Rds(最大)@ Id, Vgs	9.3mOhm @ 12.5A, 10V
功耗(Max)	2.3W (Ta), 27W (Tc)
供应商设备包	8-MLP (3.3x3.3)
门电荷(Qg)(最大值)@ Vgs	23nC @ 10V
漏源极电压(Vdss)	30V
输入电容(Ciss) (Max) @ Vds	1385pF @ 15V
电流-持续排水(Id) @ 25°C	12.5A (Ta), 18A (Tc)
驱动电压(最大Rds开，最小Rds开)	4.5V, 10V
