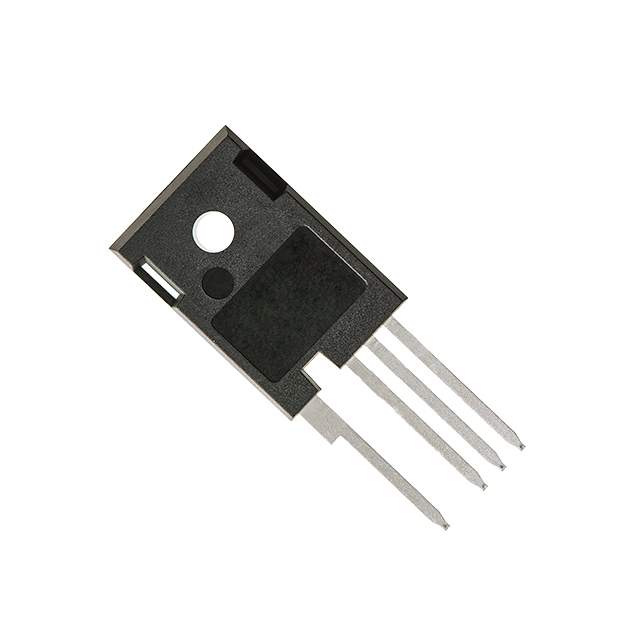

图片仅供参考，请参阅产品说明书

STW48NM60N

制造商:	STMicroelectronics
产品类别:	Transistors - FETs, MOSFETs - Single
说明书:	STW48NM60N
描述:	MOSFET N-CH 600V 39A TO-247
RoHS状态:	通过无铅认证

属性	属性值
制造商	STMicroelectronics
产品类别	Transistors - FETs, MOSFETs - Single
系列	MDmesh™ II
场效应晶体管类型	N-Channel
包装	Tube
vg (Max)	±25V
技术	MOSFET (Metal Oxide)
场效应晶体管的特性	-
部分状态	Active
安装方式	Through Hole
包/箱	TO-247-3
基础零件号	STW48N
Vgs(th) (Max) @ Id	4V @ 250µA
工作温度	150°C (TJ)
Rds(最大)@ Id, Vgs	70mOhm @ 20A, 10V
功耗(Max)	330W (Tc)
供应商设备包	TO-247
门电荷(Qg)(最大值)@ Vgs	124nC @ 10V
漏源极电压(Vdss)	600V
输入电容(Ciss) (Max) @ Vds	4285pF @ 50V
电流-持续排水(Id) @ 25°C	44A (Tc)
驱动电压(最大Rds开，最小Rds开)	10V
