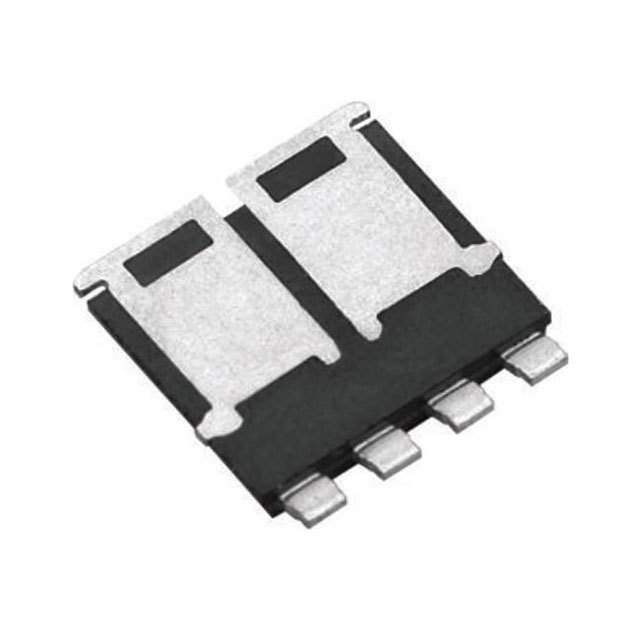

图片仅供参考，请参阅产品说明书

SQUN702E-T1_GE3

制造商:	Vishay / Siliconix
产品类别:	Transistors - FETs, MOSFETs - Arrays
说明书:	SQUN702E-T1_GE3
描述:	MOSFET N&P-CH COMMON DRAIN
RoHS状态:	通过无铅认证

属性	属性值
制造商	Vishay / Siliconix
产品类别	Transistors - FETs, MOSFETs - Arrays
系列	Automotive, AEC-Q101, TrenchFET®
场效应晶体管类型	N and P-Channel, Common Drain
包装	Digi-Reel®
场效应晶体管的特性	Standard
部分状态	Active
权力——马克思	48W (Tc), 60W (Tc)
安装方式	Surface Mount, Wettable Flank
包/箱	Die
Vgs(th) (Max) @ Id	2.5V @ 250µA, 3.5V @ 250µA
工作温度	-55°C ~ 175°C (TJ)
Rds(最大)@ Id, Vgs	9.2mOhm @ 9.8A, 10V, 60mOhm @ 5A, 10V, 30mOhm @ 6A, 10V
供应商设备包	Die
门电荷(Qg)(最大值)@ Vgs	23nC, 14nC, 30.2nC @ 10V
漏源极电压(Vdss)	40V, 200V
输入电容(Ciss) (Max) @ Vds	1474pF, 1450pF, 1302pF @ 20V, 100V
电流-持续排水(Id) @ 25°C	30A (Tc), 20A (Tc)
